UPVC/CPVC管道材质使用说明

文章出处：网责任编辑：青岛赛诺作者：青岛赛诺人气：-发表时间：2017-10-17 08:45:00【大中小】

青岛赛诺

一、材料特性：

       PVC是由氯乙烯单体（VCM）聚合而成，PVC材料具有无毒，抗老化及耐酸碱的特性，因此非常适合用于化工管道之使用。而以PVC原料加入一定量的固体添加剂（无增塑剂）组成的混合物，称之为硬质聚氯乙烯（简称UPVC）。
    CPVC是由聚氯乙烯（PVC）再次氯化改性而成的高分子材料， PVC树脂经过氯化后，氯含量由 56.7% 提高到 63-69%，使化学稳定性增加，从而提高了材料的耐热性、耐酸、碱、盐、氧化剂等的腐蚀；其热变形温度和机械性能均高于UPVC许多。因此， CPVC 是工业管道的最佳工程材料之一。
二、管道系统介绍：
        UPVC及CPVC管道系统均具有耐腐蚀、耐冲击、不易变形、内壁光滑、不易结垢、保温性好、不导电、粘接方便、使用寿命长等特性。因此在性价比高与施工费用低廉的优势上逐渐取代其它金属管道系统，而且UPVC及CPVC管道系统维修保养方便快速，无需长时间停机而造成巨大损失，故UPVC及CPVC管道系统是当前工业管道设计的首选。
       UPVC管道系统所允许最高使用温度为 60 ℃，长期使用温度为 45 ℃。其适用于输送温度低于45℃的一些腐蚀性介质；也可以用于普通压力流体的输送，一般用于给排水管道、农业灌溉管道、环境工程管道、空调管道等。
       CPVC管道系统所允许最高使用温度为 110 ℃，长期使用温度为 95 ℃。其适用于在标准允许的压力范围内输送热水及腐蚀性介质。一般用于石油、化工、电子、电力、冶金、造纸、食品饮料、医药、电镀等工业领域。

三、物理性能：
1、UPVC物理性能表：

项目	单位	标准值	测试方法
密度	kg/m³	1350～1460	ISO 1183
维卡软化温度	℃	（管材）≥80，（配件）≥74	ISO 2507
拉伸强度	MPa	≥40	ISO 6259
冲击强度	KJ/m²	11.0	ISO 179
纵向回缩率	%	≤5	ISO 2505
落锤冲击试验（0 ℃）	TIR	≤10%	ISO 3127

2 、CPVC物理性能表：

项目	单位	标准值	测试方法
密度	kg/m³	1450～1650	ISO 1183
维卡软化温度	℃	（管材）≥110，（配件）≥103	ISO 2507
拉伸强度	MPa	≥50	ISO 6259
冲击强度	KJ/m²	8.0	ISO 179
纵向回缩率	%	≤5	ISO 2505
落锤冲击试验（0 ℃）	TIR	≤10%	ISO 3127

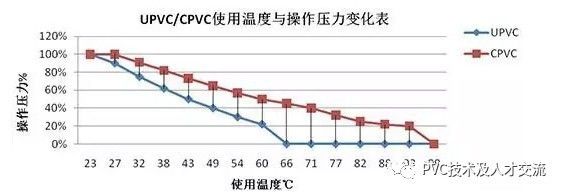

四、 UPVC/CPVC管道之使用温度与操作压力对照表：
本表系以常温73℉（23℃）时，UPVC/CPVC管道之使用操作压力为100%，随着温度的升高，其操作压力残余的百分比。

℉	73	80	90	100	110	120	130	140	150	160	170	180	190	200	210
℃	23	27	32	38	43	49	54	60	66	71	77	82	88	93	99
UPVC	100%	90%	75%	62%	50%	40%	30%	22%	0%	0%	0%	0%	0%	0%	0%
CPVC	100%	100%	91%	82%	73%	65%	57%	50%	45%	40%	32%	25%	22%	20%	0%
