聚氯乙烯加入增塑剂可用吹塑法吹制软质聚氯乙烯薄膜，按使用稳定剂的不同可制成透明和半透明膜,前者主要用于农业，后者主要用于工业。下面青岛赛诺聚乙烯蜡生产厂家分析软质pvc吹塑薄膜生产工艺及配方设计。

聚氯乙烯吹塑薄膜的性能是随增塑剂及其他助剂添加的数量与品种不同而异，一般增塑剂含量越高，薄膜的伸长率、撕裂强度和耐低温性能越好，但硬度、拉伸强度和冲击强度随之下降。总的来看，PVC吹塑软质薄膜具有强度高、透明性好、易于印刷和高频焊接的特点，所以应用领域颇为广泛，在农业上可作为普通育秧膜、蔬菜大棚膜和人参覆盖膜等，在工业上可作防潮、防水的覆盖膜和各种工业包装膜。

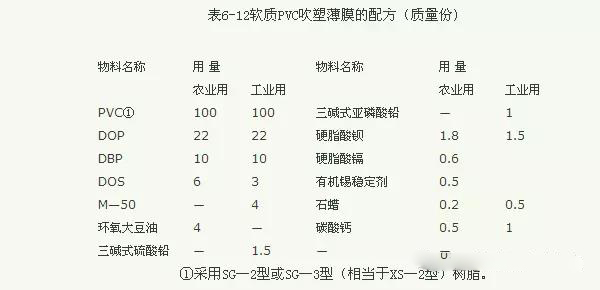

配方设计有农业用与工业用两种，表6-12给出适用于我国华北地区的典型配方。

软质pvc吹塑薄膜的生产工艺流程与生产工艺

(1)生产工艺流程。

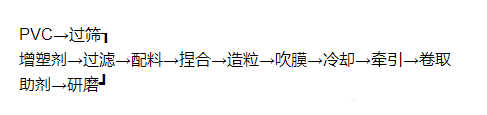

软质PVC吹塑薄膜的生产工艺流程如下。

聚氯乙烯吹塑薄膜生产工艺流程有两种，一种是采用粉料直接挤出吹塑成型，此法使用长径比大的挤出机才能塑化良好;另一种方法是使用普通挤出吹膜机组，用粒料吹膜，虽增加了造粒工序，但挤出机结构较简单，国内大多数厂家采用此种方法。

(2)生产工艺。

① 配料。为了除去物料中的杂质，PVC树脂需通过15.7网孔/cm(40目）筛网，增塑剂通过39.4网孔/cm(100目）铜丝网，其他助剂用增塑剂稀释，以三辊研磨机研磨，其细度达到80um以下。然后按配方计量放入捏合机中，捏合温度100 ~120℃，待物料松散有弹性即可出料。捏合好的物料投入挤出造粒机造粒，造粒的温度不宜过高，一般控制在150 -170 ℃,挤出机的颗粒应整齐，塑化良好且不粘连。

② 挤出吹膜。为保证吹膜的质量，最好使用热颗粒。一方面薄膜塑化良好,另一方面也可降低吹膜的能耗。为减少因"糊车"而拆机头的次数，机头温度应低于机身温度。具体工艺条件如下:挤出机的后段温度150~160℃，中段温度170~180℃，前段温度170-180℃，机头温度左右。吹胀比通常为（1.5-2.5):1。吹膜应冷却良好，否则薄膜发黏。

软质pvc吹塑薄膜生产选用哪些主要生产设备

(1)三辊研磨机。辊筒直径为400mm，通水冷却。

(2)高速捏合机。容积200L。

(3) 挤出造粒机。螺杆直径为65mm，长径比为10 ： 1,螺杆形式为等距不等深的渐变型螺杆。
(4) 挤出吹膜机组。挤出机螺杆直径为65mm,长径比为20：1，普通等距不等深渐变型螺杆。

(5) 机头。吹塑聚氯乙烯薄膜多采用普通的芯棒式机头,此种机头有“偏中”现象，易造成薄膜的厚膜不均匀，但装卸方便，适用于PVC吹膜。
