【实用】硬质PVC排水管的配方设计
UPVC管材又称硬质PVC管材，它是无定形热塑性氯乙烯树脂通过加入一定的添加剂（如稳定剂、润滑剂、填充剂、改性剂等）组成，再通过挤出机加工成型成管材。下面聚乙烯蜡生产厂家分享下硬质PVC排水管的配方设计。
1PVC树脂 为了获得迅速与均匀的塑化，应该采用悬浮法疏松型树脂，树脂的型号均为SG-5。 注：S表示PVC树脂由悬浮法制得，G表示通用型树脂，SG-5多用于透明制品、硬管、型材。 2PVC稳定剂 纯的PVC树脂对热极为敏感，当加热温度达到90℃以上时，就会发生轻微的热分解反应；当温度升到120℃后分解反应加剧；在150℃，10分钟，PVC树脂就由原来的白色逐步变为黄色—红色—棕色—黑色。PVC树脂分解过程是由于脱HCL反应引起的一系列连锁反应，最后导致大分子链断裂。防止PVC热分解的的方法之一是在其中加入稳定剂，通过捕捉PVC热分解产生的HCl，防止HCl的催化降解作用。 1.液体钡锌复合稳定剂 一般都是浅黄色至黄棕色油状液体，常温下比重1.0-1.1，耐热性良好，不受硫化物污染，与环氧增塑剂并用可提高稳定效果，它对发泡剂有活化作用。 2.液体钙锌复合稳定剂 无毒液体钙锌稳定剂的主要成分有硬脂酸钙、蓖麻油酸钙、硬脂酸锌、蓖麻油酸锌、以及环氧大豆油、紫外线吸收剂等。液休钙锌稳定剂一般都选用较易溶于有机溶剂的碳数较少的脂脂肪钙盐和锌盐。由于组分不同，性质各异，一般是浅黄色至黄色的清澈油状液体，常温下比重为1.0-1.05。它是PVC的无毒稳定剂，主要用作食品包装薄膜、器皿泡沫人造革的稳定剂。 3.铅盐复合稳定剂热稳定性好，一直被广泛使用，但铅盐的粉末细小，配料和混合中，其粉尘被人吸入会造成铅中毒，为此，科技人员又研究出一种新型的复合铅盐热稳定剂。这种复合助剂采用了共生反应技术将三盐、二盐和金属皂在反应体系内以初生态的晶粒尺寸和各种润滑剂进行混合，以保证热稳定剂在PVC体系中的充分分散，同时由于与润滑剂共熔融形成颗粒状，也避免了因铅粉尘造成的中毒。复合铅盐稳定剂包容了加工所需要的热稳定剂组份和润滑剂组份，被称作为全包装热稳定剂 稳定效果好，透明、有毒或无毒，因价高限制使用。 稳定效果一般，分透明、有毒或无毒，很少单用，常复合使用，常用于软制品。 新品种，具有透明、无毒等优点，大有发展前途。 3润滑剂 PVC熔体黏附金属倾向大，熔体之间以及熔体与加工设备之间摩擦力大，需加入润滑剂以克服摩擦阻力。润滑剂加入量相对较大。按润滑剂与PVC树脂的相容性大小不同，可分为内润滑剂（相容性好）和外润滑剂（相容性差）。 高级脂肪酸的金属盐类(俗称金属皂)，是常用润滑剂中的一种。除具润滑作用外，还是PVC用热稳定剂。对于某一种金属的皂化物，所结合的脂肪酸的碳链越长，其润滑性越好。常用的有硬脂酸钙、硬脂酸锌、硬脂酸铅等，其中硬脂酸铅的润滑性最好。 PE蜡又称高分子蜡，作为润滑剂，其化学性质稳定、电性能良好。对于和PVC的其它外部润滑剂相比，聚乙烯蜡具有更强的内部润滑作用。 4填充剂 又称填料、填充物。加入物料中改善性能或降低成本的固体物质。通常不含水，中性，不与物料组分起不良作用的有机物、无机物、金属或非金属粉末均可用作填充剂。 英文：LightCalcium Carbonate，又称沉淀碳酸钙(Precipitated Calcium Carbonate，简称PCC) 。是用化学加工方法制得的。由于它的沉降体积(2.4-2.8mL/g)比用机械方法生产的重质碳酸钙沉降体积(1.1-1.9mL/g)大，因此被称为轻质碳酸钙。 特性：无毒、无臭、无刺激性，通常为白色。 碳酸钙在塑料制品中能起到一种骨架作用对塑料制品尺寸的稳定性有很大作用，能提高制品的硬度，还可以提高制品的表面光泽和表面平整性。在一般塑料制品中添加碳酸钙耐热性可以提高，由于碳酸钙白度在90%以上，还可以取代昂贵的白色颜料起到一定的增白作用。 5改性剂（抗冲改性剂） 1、ACR（Acrylic copolymer）抗冲改性剂是具有核—壳结构的丙烯酸酯类共聚物，是一种综合性能优良的PVC抗冲改性剂。使其PVC制品具有优良的抗冲击性、低温韧性。 ACR加工改性剂，是通过乳液聚合而成的高分子量聚合物，能加快PVC熔融塑化，提高表面光泽度，提高产品品质，通常国产排水管往往钙粉含量很高，这时候可以适度添加高分子量ACR对制品效果更好，如山东宏福化学有限公司的HF-100、801等。可明显改善PVC熔体流动性、热变形性, 促进塑化、制品表面光洁美观。 氯化聚乙烯是由高密度聚乙烯（HDPE）经氯化取代反应制得的高分子材料。根据结构和用途不同,氯化聚乙烯可分为树脂型氯化聚乙烯(CPE)和弹性体型氯化聚乙烯(CM)两大类。是PVC塑料优良的抗冲击改性剂。 6、颜料 略
PVC（ SG-5）+稳定剂（铅盐、金属皂类）+润滑剂+加工助剂+颜料
PVC 100，轻钙 20，铅盐稳定剂3.5，PE蜡 0.3，硬脂酸0.2，加工助剂ACR（HF-100/801等） 1.5，石蜡 0.35，钛白粉 1.5，群青 0.02，增白剂 0.02

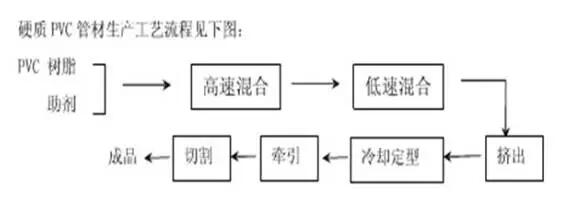

混合高速升温度到115度，然后放到低速降到45度，放出料。
料筒温度160℃~180℃，机头温度180℃~200℃，螺杆转速看机型。
PVC配方中的组分十分多，要充分混合均匀。注意加料顺序，吸油性大的填料要后加，以防吸油。润滑剂最后加，以防影响其他组分的分散。 控制好混合温度，一般在115℃左右。 关键词：聚乙烯蜡、氧化聚乙烯蜡、进口聚乙烯蜡、进口聚乙烯蜡厂家、专业聚乙烯蜡生产厂家、聚乙烯蜡制造商、塑料助剂、DBM、SBM、光亮分散润滑剂、EBS、赛诺助剂、木塑助剂、聚丙烯蜡、EVA蜡、茂金属蜡、微粉蜡、裂解蜡、聚乙烯蜡品牌、聚乙烯蜡厂商、青岛聚乙烯蜡、专业聚乙烯蜡
