【聚乙烯蜡】PVC制品常常出现的问题及解决方案（五）
1、制品加工的析出问题:

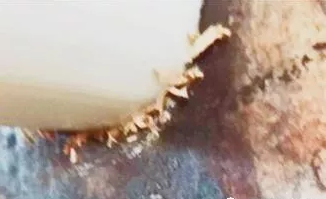

硬质制品特别是挤出制品加工中的析出问题在使用铅盐复合稳定剂时也有发生，但是使用钙锌等环保稳定剂后问题暴露更多，原因更加复杂，解决起来更加困难。使用钙锌环保稳定剂进行挤出时发生的析出问题主要出现在口模和定型套上。口模上有两种情况：一种是出现在口模上的白色或者黄色蜡（油）状物，原因比较明显，就是与PVC相容较差的低熔点润滑剂过多而游离到制品表面，在出口模时脱离制品到口模上形成白色或黄褐色蜡（油）状物。另外一种是口模上的越长越长的小胡子，这个原因比较复杂，笔者个人认为是因后期润滑欠缺导致的物料熔体强度不足，后期脱模效果不够。定型套的析出是钙锌稳定剂使用后比较容易产生的析出，原因比较复杂或者大家还没有摸透，解决也比较困难。笔者提供的思路是尽量用高熔点的外润滑，并在满足加工要求的前提下尽量少用润滑剂（聚乙烯蜡包括内外润滑），同时注重熔体强度和脱模。
