登录|注册收藏赛诺在线留言网站地图

您好!欢迎来到青岛赛诺品牌官网!

免费量身定制助剂颜料专属方案

全国咨询热线:400-8788-532

热门搜索关键词:

赛诺助剂 助推中国橡塑产业
首页 » 常见问题 » 聚乙烯蜡厂家分析十三个问题为你全面解析黑色母粒!

聚乙烯蜡厂家分析十三个问题为你全面解析黑色母粒!

文章出处:网责任编辑:青岛赛诺作者:青岛赛诺人气:-发表时间:2016-09-05 16:33:00【



在塑料制品成型加工中,黑色母粒几乎人人都用过,用于染色,防老化,导电制品等等。但在使用过程中常常会出现各种问题,困扰我们。今天青岛赛诺就将大家共同关心的一些问题进行探讨,希望能给您带来收获。

1.黑色母粒的组成?

组成黑色母粒的材料有:A.碳黑;B.碳黑载体;C.碳黑润湿剂;D.碳黑分散剂;E.其他加工助剂。

2.黑色母粒所用碳黑的种类?

按照国际分类,我国有三十多个品种。主要分为橡胶用和非橡胶用两大类。在橡胶用碳黑中主要是耐磨碳黑,能有效地提高橡胶轮胎的耐磨性;在非橡胶用碳黑中,真正能作为黑色母粒得碳黑只有几种。

以槽法碳黑在塑料中应用最为广泛,这主要由于其来源丰富,纯度高,粒径小。这其中,又分为高色素碳黑(粒径9-17mm),中色素碳黑(粒径18-25mm)和低色素碳黑(粒径26-37mm)。

由于碳黑品种不同,价格差异很大。碳黑粒子由于其本身具有多活泼性,很少以原生粒子存在,几乎都以一定范围粒径得团聚粒子存在。

3.碳黑载体是怎么回事?

载体就是承载碳黑的物质。一般塑料制品使用什么原料,载体就使用什么原料。这样制造的黑色母粒与塑料原料相容性较好。如:PS(聚苯乙烯)塑料制品,其使用的黑色母粒载体就是PS。对于聚乙烯塑料制品,载体就是聚乙烯。

但是,一般选用LDPE(高压聚乙烯),因为LDPE承载碳黑能力最强,且加工性能好。而其他聚乙烯HDPE和LLDPE只能制造低浓度黑色母粒。对于PP(聚丙烯)塑料制品,只能使用PP和LDPE为载体的黑色母粒,但不能使用HDPE和LLDPE及其他塑料为载体的黑色母粒。当然也有用回收料做载体的黑色母粒。

4.为什么碳黑需要润湿剂?

碳黑比重约2g/cm,由于碳黑粒径很小,表现密度就很小,显得蓬松,似乎很轻。要顺利加工,就必须先将碳黑润湿。润湿剂的选择非常关键。为降低成本,大量使用白油或石蜡之类的产品的企业不在少数,这会严重影响所加工制品的强度。

5.碳黑母料会使用哪些分散剂?

主要分为有机分散剂和无机分散剂两类。高档黑色母料使用有机分散剂,主要用于使用环境要求较高的塑料制品,如滴灌产品。低档黑色母粒使用无机分散剂,常用有碳酸钙。

可以从母粒包装判断,25公斤只有半袋的肯定是使用无机分散剂;满袋的是使用有机分散剂的黑色母粒。使用无机分散剂可以大大降低黑色母粒成本,但很致命的是碳酸钙具有加速塑料制品老化的作用。

6.黑色母粒需要加工助剂吗?

当然需要。顺利的加工过程需要选择正确的抗氧剂,内润滑剂,外润滑剂,改性剂和抗静电剂。

7.黑色母粒有哪些加工方法?

加工的方法有三种:单螺杆法,双螺杆法和密恋法。

单螺杆法:使用拌料机将物料混合后,由单螺杆挤出机拉条造粒,一般碳黑浓度在18-20%,工艺落后,生产现场环境条件差,属被淘汰工艺,不排除一些刚起步小厂仍使用此法加工。

双螺杆法:使用拌料机将物料混合后,由双螺杆挤出机拉条或水环造粒,由于双螺杆机本身混炼能力有限,母粒一般碳黑浓度在25-32%。

密炼法:使用拌料机将物料混合后,加入密炼机捏合后,再由喂料机喂入双螺杆挤出机,经水环或水下切粒,母料一般碳黑浓度在40-45%。

8.加工方法对母粒性能有影响吗?

这是肯定的。其中,密炼法可以提高载体对碳黑的承载能力,同时碳黑能更均匀地进入载体。发挥密炼机机械捏合优势,破碎团聚粒子,使碳黑粒子团聚粒度大大降低,母粒中碳黑粒径及其分布均匀,是其他两种方法不能替代的。

9.黑色母粒在哪些方面具有突出表现?

在塑料制品染色方面,黑色母粒只需0.6%-0.8%,就会奇黑无比,再多加也不会更黑。据试验数据显示,在新疆地区户外使用的制品,如需要依靠黑色母粒防老化,只要使用优质黑色母粒(而不是回料做载体,白油润湿,碳酸钙分散等等的黑色母粒)。

碳黑在制品中含量达到2-2.5%,即:每100公斤原料中,有5-6份(重量)含碳黑40%的母粒,所起到的作用远远超过任何防老化产品,产品寿命可以达到10年以上。

这就是为什么滴灌产品,输水产品,通信电缆产品都是黑色的。另外,碳黑对制品强度增加,导电性增强等方面都有特殊贡献。

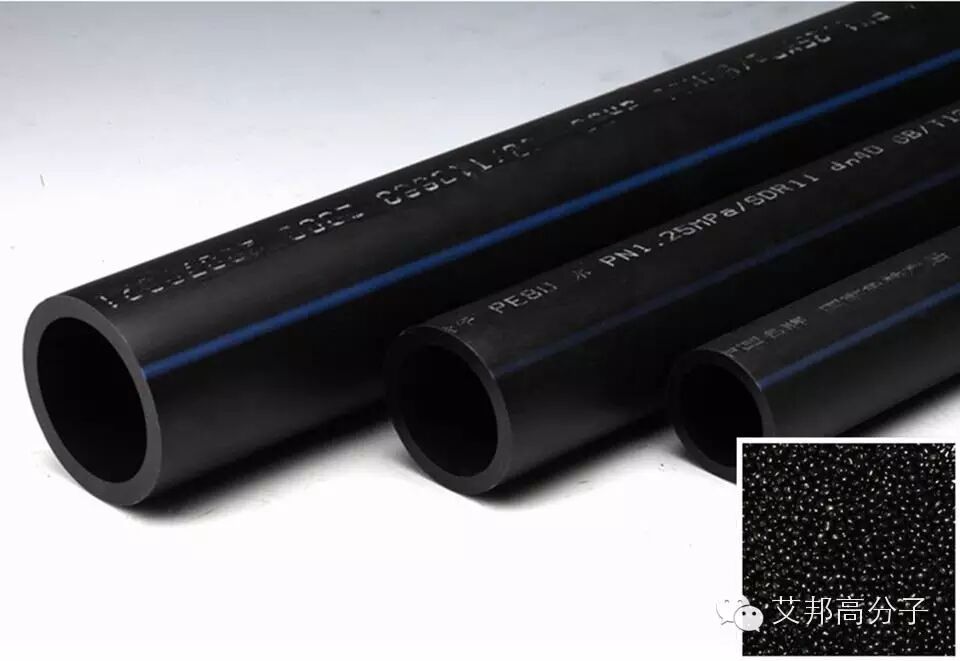

图 黑色母粒应用于管材

10.实际生产中好像没有使用这么多份数的黑色母料?

没错。实际生产中一般使用2份左右黑色母粒,再添加防老化助剂,利用防老化和碳黑的协同作用防老化,来降低产品成本。另外,在户外使用时间长短,产品寿命得要求,也决定黑色母粒使用量适当降低,前提是碳黑在产品中必须形成连续相,即有碳黑“膜”保护塑料。

如加入黑色母粒太少,碳黑相(即小片浓度高的部分)在制品中不连续,在相与相的分界处,塑料分子最脆弱,受紫外光直接打击,加速氧老化反应,此时碳黑在制品中如同杂质,还不如不加。相与相的分界处小于280mm时,可以躲避紫外光打击,制品是安全的。

11.怎样从黑色母粒外观判断其质量?

质量好的黑色母粒光泽及软硬适度。过油过亮,说明油放得太多,光泽黯淡说明载体是回料或碳酸钙过量。质量好的黑色母粒用牙咬,柔中带脆。

太软说明有机分散剂过多,软而松散说明碳黑浓度低含碳酸钙较多,过脆说明碳黑含量过高,或载体是回料。

12.使用黑色母料后制品表面有小麻面是怎么回事?

如果麻面是突起的小尖,说明制品加工设备分散母料能力有限,不能将母料中碳黑团聚颗粒剪切均匀,应使用浓度较低的黑色母粒;或者母粒有过多的碳酸钙和过多的白油,被单螺杆及双螺杆机,在高压下挤出,形成小僵块,无法分散。如果麻面是凹下的,是母料中小分子物质挥发造成,说明白油多了。

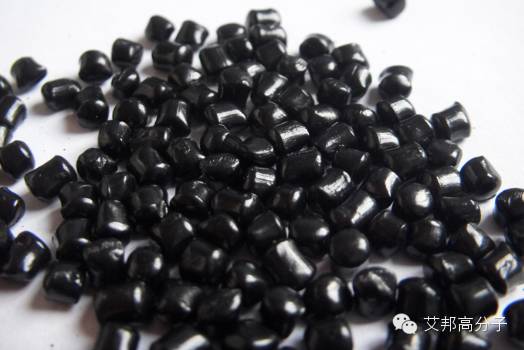

图 黑色色母

13.含碳酸钙的黑色母料能否使用?

要综合来看。首先,黑色母料中如果碳酸钙细度1000目,含量在10%以内,对于无户外暴露使用要求的制品,是不错的选择,价格低。产品外观光泽好,加工中碳黑分散均匀,黑度不受影响,对产品强度影响较小。

如果碳酸钙细度低于1000目,可能出现光泽黯淡,表面粗糙,制品强度下降。如果1000目的碳酸钙用量超过10%,制品表面无光发灰白,黑度不够,制品强度下降。

其次,在任何有防老化要求的户外使用的制品中,含有碳酸钙都是不好的,视产品使用寿命选择是否使用。
